雙向同步馬達 HD-208
click on the photo to close this window

馬達特色:

  • HD-208為相位同步馬達，可以用電流周波值控制速度，和伺服馬達特性相同。起動電容為自耦定位，控制正逆方向之運轉。

  • 耐久壽命：HD-208轉子及主軸負載傳動上，採用白潤高級含油軸承，不但可以承受高負荷的載重，且有較長的壽命特性。

  • 支架包覆固定式之齒輸設計：此設計不僅增強齒抗強度，對於長時間齒輪的運轉，穩定性更高。

  • 高磁能量的轉子設計：ND-Fe-B釹鐵硼MQ系之磁鋼，能耐高溫，且磁場強度耐久，高扭力。

  • 精密的齒輪設計：齒輪以知名瑞士滾齒機（Mikron Gear Hobbing Machine）加工製成，齒輪可以長時間承受高承載運轉，齒抗強度及耐用性皆高。

馬達規格:
馬達為3-10 W，方向依轉速不同，而分別有正轉或反轉。

額 定 電 壓　／Rated Voltage

24VAC,110VAC,220VAC

消 耗 功 率　／Power Consumption

5W ~ 6W

電　　　　流　／Current

100 mA↓

頻　　　　率　／Frequency

50 / 60 Hz

轉 子 速 度　／Rotor Speed

500 / 600 R.P.M

齒輪輸出速率　／Motor Speed

1 – 60 R

旋 轉 方 向　／Direction

正轉或反轉（Reversible）/ CW or CCW

溫　　　　升　／Temperature Rise

低於 70℃ / below 70℃

周 圍 溫 度　／Ambient Temperature

-10℃ ~ ?+70℃

容許電壓範圍　／Voltage Range

±10% of Rated Voltage

絕 緣 電 阻　／Insulation Impedance

DC 500V , 100MΩ

耐　　　　壓　／Insulation Durability

1,500VAC for 1 minute

絕 緣? 等 級　／Insulation Type

Class B

轉　　　　矩　／Torque

70 kg – cm at 1 RPM
商品規格:

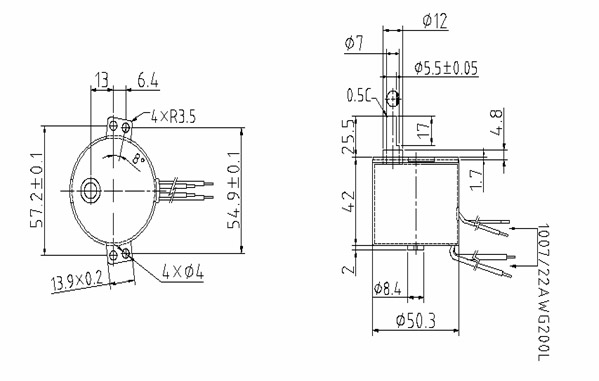

  • 樣品：標準馬達尺寸如圖示。
    如有特殊規格需求，煩請提供所需軸心、軸承、轉速、轉向、扭力及用途。
  • 一年保固
    凡馬達使用方式經敝廠工程部認可且正常使用，自出廠日起一年之內，
    馬達因敝廠作業或材料品質，所造成的瑕疵，皆無條件退換。
